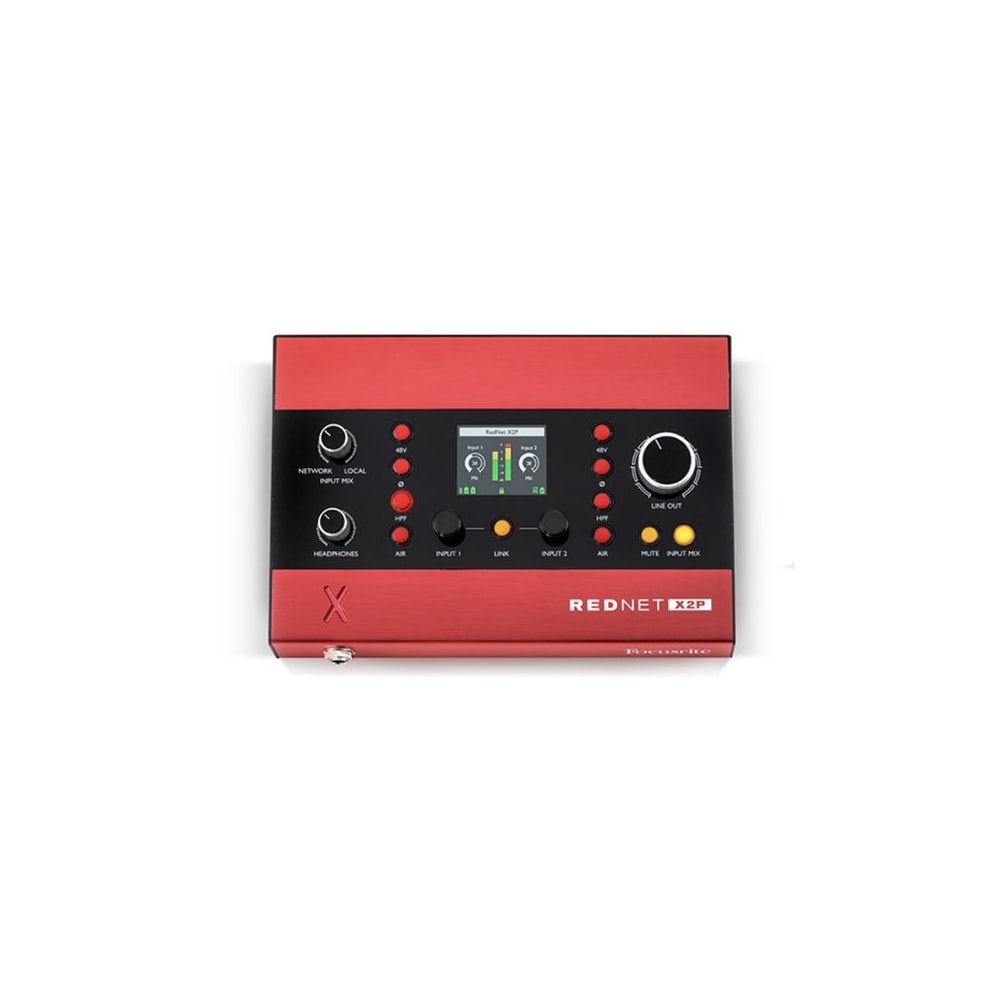

O RedNet X2P é uma interface de áudio 2x2 Dante™ compacta, portátil e robusta, com dois presets de microfone Red Evolution, saída de linha estéreo e um amplificador de headphone estéreo. O RedNet X2P permite que você adicione uma interface de áudio Dante de alta qualidade, integrando energia, áudio, relógio e controle remoto em um único cabo Ethernet — basta usar um comutador Power over Ethernet ou um injetor PoE. Um mixer de entrada local permite o controle de monitoramento “more me”, enquanto um modo de bloqueio de controle garante que as configurações não possam ser alteradas quando usadas remotamente.
As saídas XLR do painel traseiro oferecem saídas analógicas controladas por nível de até 24dBu, enquanto um conector de 1/4" no painel frontal fornece uma saída de headphone de alta potência capaz de acionar fones de ouvido de alta e baixa impedância. Um par de combinação XLR/1/4" entradas permitem a conexão de sinais de nível de microfone, linha ou instrumento ao microfone pres, que incluem o aclamado Air Mode, da Focusrite, que emula o som de nossos transformadores de entrada clássicos. O painel superior apresenta uma série de controles: nível de saída para saídas de fone de ouvido e linha, pré-controles de ganho de microfone, filtro passa-alta, ar, inversão de fase, alimentação phantom e conexão estéreo; bem como o crossfader para controlar o balanço de entradas de pré-microfone e canais de receptor de rede que devem ser enviados para as saídas de fone de ouvido ou linha.
GARANTIA
Conte com a garantia de três anos se precisar de reparo ou substituição por defeito de fabricação.
Principais características
• Interface de áudio estéreo 2x2 para redes Dante de áudio sobre IP;
• Dois pré-amplificadores de microfone Red Evolution para entradas de nível de microfone, linha ou instrumento;
• Power-over-Ethernet fornecido: compatível com IEEE 802.3af;
• Taxas de amostragem de até 24 bits e 96kHz;
• Chassis robusto em aço e alumínio;
• Mix de entrada local para permitir monitoramento de estilo “mais-me” para fácil controle de foldback;
• Potente saída para auscultadores, mesmo com auscultadores de alta impedância;
• Bloqueio de controle local de pré-configurações de microfone, configurações de saída ou ambos;
• Níveis de saída da linha de até 24dBu;
• Controle de nível independente de saídas de fone de ouvido e linha;
• Interruptor de mudo para saída de linha;
• Montagem do suporte de microfone;
• Slot de segurança Kensington;
• Switch de rede integrado que permite o encadeamento em série de dispositivos de rede.
Especificações
Entradas de microfone/linha
• Gain Range: 0dB a 68dB em passos de 1dB;
• Tipo: equilibrado eletronicamente, Zin = 6.2kO;
• Máximo nível de entrada: > + 24dBu, ganho mínimo;
• Resposta de frequência: 20 Hz - 35 kHz ± 0,1 dB;
• THD + N: -103dB (0,0007%) @ -1dBFS (ganho de 24dB);
• EIN:
• A relação sinal-ruído: -120dB ‘A’-Weighted (típico), ganho mínimo;
• Taxa de rejeição no Modo Comum: CMRR 50/60Hz: -80 dB;
• Phantom Power: + 48V, independentemente comutável por canal;
• HPF: filtro passa-alto (HPF): -3 dB a 80 ± 3 Hz, 12 dB/oitava, comutável independentemente por canal;
• Air Mode: aumento de 2dB a 10kHz e -2dB a 20Hz (ref 1kHz). Queda de impedância de entrada para 2,2kO.
Entradas de instrumento
• Faixa de ganho de entradas de instrumento: 0dB a 68dB em passos de 1dB;
• Tipo de entradas de instrumento: equilibrado eletronicamente, Zin = 2MO;
• Entradas do instrumento máx. nível de entrada: > + 15dBu, ganho mínimo;
• Resposta de frequência de entradas de instrumento: 20 Hz - 35 kHz ± 0,1 dB;
• Entradas de instrumento relação sinal-ruído: -118dB ‘A’-Weighted (típico), ganho mínimo;
• Entradas de instrumento HPF: filtro passa-alto (HPF): -3 dB a 80 ± 3 Hz, 12 dB/oitava, comutável independentemente por canal.
Saídas de nível de linha
• Saídas de nível de linha 0 DBFS níveis de referência: +18 ou + 24dBu (comutável);
• Resposta de frequência de saídas de nível de linha: 20 Hz - 35 kHz ± 0,1 dB;
• Saídas de nível de linha faixa dinâmica: -120 dB ‘A’ ponderado (típico), 20 Hz - 20 kHz.
Saída de fone de ouvido
• Saída de fone de ouvido 0 DBFS níveis de referência: > + 19dBm;
• Resposta de frequência de saída de headphone: 20 Hz - 20 kHz ± 0,2 dB;
• Faixa dinâmica de saída de fone de ouvido: 117dB ‘A’ ponderado (típico), 20Hz - 20kHz;
• Impedância de saída do fone de ouvido: 5O;
• Impedância de fone de ouvido: 32O - 600O.
Microfone/crosstalk de linha
• Entrada de microfone/linha para entrada: <-72dB; 20Hz - 20kHz (canal acionado a -20dBFS);
• Entrada mic/linha para saída: <-126dB; 20Hz - 20kHz (canal acionado a -20dBFS);
• Saída para entrada de microfone/linha: <-159dB; 20Hz - 20kHz (canal acionado a -20dBFS).
Crosstalk de saída
• Saída para saída: <-101dB; 20Hz - 20kHz (canal acionado a -20dBFS).
Crosstalk de fone de ouvido
• Direita para esquerda: <-85dB; 20Hz - 20kHz (canal acionado a -20dBFS).
Desempenho digital
• Taxas de amostragem suportadas: 44,1/48/88,2/96 kHz (-4%/-0,1%/+ 0,1%/+ 4,167%) a 24 bits;
• Fontes de relógio: interno ou do Dante Network Master.
Conectividade do painel frontal
• Saídas de fone de ouvido: 1 x tomada estéreo de 1/4".
Conectividade do painel traseiro
• Entradas Mic/Line/Inst Inputs: 2 x Locking Combi XLR;
• Saídas de linha de saída: 2 x macho XLR.
PSU e conexões de rede
• PSU (PoE E DC): 1 x entrada PoE (Porta 1) e 1 x Conector de Entrada do Tambor de Bloqueio DC 12V;
• Rede: 2 conectores etherCON, também compatíveis com conectores RJ45 padrão.
Indicadores do painel superior
• Ecrã LCD: 1 x tela (status e medição).
Poder
• Power Over Ethernet (PoE): em conformidade com o padrão Power-over-Ethernet de classe 0 do IEEE 802.3af (compatível com PoE A ou PoE B);
• Fonte de alimentação DC: 1 x 12V 1.2A fonte de alimentação DC;
• Consumo de energia: PoE: 11.0W - DC: 13.32W (ao usar a fonte de alimentação DC fornecida).
Requisito ambiental
• Temperatura operacional ambiente: 45 °C (113 °F).
Tamanho e peso
• Largura: 14 cm;
• Altura: 4,75 cm (somente chassi);
• Profundidade: 10,4 cm (somente chassi);
• Peso: 1,04 kg.
